HDMI你了解多少

高清晰度多媒体界面（英语：High Definition Multimedia Interface，缩写：HDMI）是一种全数字化影像和声音发送接口，可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

HDMI的发展历程
从2002年12月9日正式发布HDMI 1.0版标准到2017年11月发布的最新HDMI2.1，整个HDMI的发展已经过了有近20年，具体发展规格变化可见下表：

HDMI 版本
	1.0–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1
发布日期	2002年12月 (1.0)	2006年6月(1.3)	2009年6月(1.4)	2013年9月 (2.0)	2017年11月
2004年5月(1.1)	2006年11月(1.3a)	2010年3月(1.4a)	2015年4月(2.0a)
2005年8月(1.2)		2011年10月(1.4b)	2016年3月(2.0b)
2005年12月(1.2a)
信号规格
传输带宽	4.95Gbit/s	10.2Gbit/s	10.2Gbit/s	18.0Gbit/s	48.0Gbit/s
最大传输数据速率	3.96Gbit/s	8.16Gbit/s	8.16Gbit/s	14.4Gbit/s	42.6Gbit/s
TMDS Clock	165MHz	340MHz	340MHz	600MHz	1200MHz
媒体流通道	3	3	3	3	4
编码方式	8b/10b	8b/10b	8b/10b	8b/10b	16b/18b
压缩（可选）	-	-	-	-	DSC 1.2
颜色格式支持
RGB	是	是	是	是	是
YCBCR4:4:4	是	是	是	是	是
YCBCR4:2:2	是	是	是	是	是
YCBCR4:2:0	否	否	否	是	是
色彩深度支持
8bpc (24bit/px)	是	是	是	是	是
10bpc (30bit/px)	是	是	是	是	是
12bpc (36bit/px)	是	是	是	是	是
16bpc (48bit/px)	否	是	是	是	是
空间色彩支持
SMPTE 170M	是	是	是	是	是
ITU-R BT.601	是	是	是	是	是
ITU-R BT.709	是	是	是	是	是
sRGB	否	是	是	是	是
xvYCC	否	是	是	是	是
sYCC601	否	否	是	是	是
AdobeYCC601	否	否	是	是	是
Adobe RGB (1998)	否	否	是	是	是
ITU-R BT.2020	否	否	否	是	是
音频规格
最高采样率	192kHz	192kHz	192kHz	192kHz	192kHz
总采样率	-	-	768kHz	1536kHz	1536kHz
采样位数	16–24bits	16–24bits	16–24bits	16–24bits	16–24bits
最大声道	8	8	8	32	32
HDMI 版本	1.0–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1

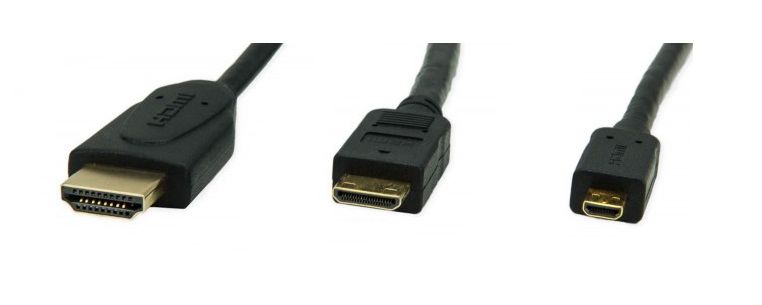

2. 3种不同的HDMI接口

HDMI（A TYPE）：应用于HDMI1.0版本，总共有19pin，规格为4.45 mm×13.9 mm，为最常见的HDMI接头规格，相点对点于DVI Single-Link传输。在HDMI 1.2a之前，最大能传输165MHz的TMDS，所以最大传输规格只能在于1600×1200（TMDS 162.0 MHz）。

mini-HDMI（C TYPE）：俗称mini-HDMI，应用于HDMI1.3版本，总共有19pin，可以说是缩小版的HDMI A type，规格为2.42 mm×10.42 mm，但脚位定义有所改变。主要是用在便携式设备上，例如DV、数字相机、便携式多媒体播放机等。由于大小所限，一些显卡会使用mini-HDMI，用家须使用转接头转成标准大小的Type A再连接显示器。
Micro HDMI（D TYPE）：应用于HDMI1.4版本，总共有19pin，规格为2.8 mm×6.4 mm，但脚位定义有所改变。新的Micro HDMI接口将比现在19针MINI HDMI版接口小50％左右，可为相机、手机等便携设备带来最高1080p的分辨率支持及最快5GB的传输速度。
这里介绍了A、C、D三中接口，那么有没有B呢，答案是肯定的，只不过没有任何产品用到这个接口，这里就不介绍了。

3. 和DP的对比
这两个接口算是现在主流的数字接口了,这个对比起来比较多，今天简单聊聊

	HDMI2.0	HDMI2.1	DP1.4	DP2.0
发布日期	2013年9月	2017年11月	2016年2月	2019年7月
传输带宽	18.0Gbit/s	48.0Gbit/s	32.4Gbit/s	80Gbit/s
最大传输数据速率	14.4Gbit/s	42.6Gbit/s	25.92Gbit/s	77.3Gbit/s

由于DP出的时间比较晚，所以对标各自最新标准还是DP占了点优势，不过目前市面上还是以HDMI2.0和DP1.4为主。HDMI2.1已经出了一些对应的产品比如电视机、显卡等，而DP2.0据说是2020年上市，但目前还没有看到。

在日常使用中相对还是HDMI普及率更高点，电视机，电脑显示器，机顶盒等相对都比较容易找到HDMI接口，个人观点，考虑到HDMI有专利费用，各大厂家应该会更倾向于免费的DP，以后DP的发展可能会更好点。
4. 传输距离
影响因素主要是线的材质本身（金、银、和金、铜）还有材质粗细和传输的信号带宽
以往常见的是铜芯的，一般传1080P不超过15米，4K不超过5米,需要注意的是，有时候HDMI传输经过了矩阵，如果输入+输出端超过20米，矩阵也不带放大功能，信号是很有可能出现衰减的。
现在出了一种叫光纤HDMI线，主要具备以下几个优点：
传输距离长，能达到300米
不受外部电磁干扰
体积重量轻
5. 其他常见问题：
使用HDMI线时要避免线材过度弯折，缠绕，如果走管子，要采用25的管子，在转弯处采用；
如果进场拔插，那么选用镀金接头，能减少接触不良；
有的20米以上的HDMI线因为带信号放大，所以是分正反的要注意输出和输出；
尽量用成品线，虽然HDMI接头也可以焊接，但针脚多且密集，容易出问题’
HDMI是可以传音频的，接电脑注意选择音频输出，单独提取音频需要增加音频解嵌设备
